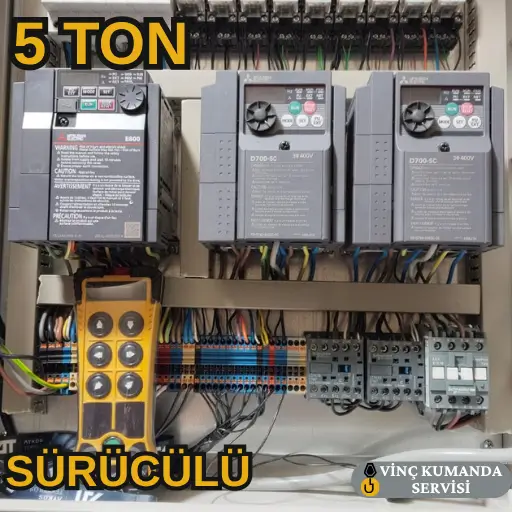

5 Ton Vinç Elektrik Panosu - Sürücülü
5 ton vinç elektrik panosu, gezer köprülü, monoray ve portal vinçlerde kaldırma, yürütme ve arabalama hareketlerini frekans sürücü (inverter) teknolojisi ile kontrol etmek için tasarladığımız ana kontrol ünitesidir. Sürücülü yapı, motora direkt tam güç vermek yerine hızı kademeli olarak artırıp azaltır. Bu sayede yük sallanması en aza iner, hassas konumlandırma kolaylaşır ve vincin mekanik aksamında oluşan yıpranmalar büyük ölçüde engellenir.
Vinç Kumanda Servisi olarak 22 yıllık saha deneyimimizle, imalatını yaptığımız panoları kullanım yoğunluğuna göre iki farklı seviyede üretiyoruz. Genel sanayi uygulamaları için Standart Seri (INVT, DELTA) ve ağır hizmet koşulları için Premium Seri (Fuji, Schneider, Lenze) seçeneklerimizle işletmenize en uygun çözümü sunuyoruz. Güncel pano donanımı, projelendirme detayları, yerinde montaj ve teknik destek süreçleri hakkında uzman mühendislerimizle iletişime geçerek detaylı bilgi alabilirsiniz.
Sürücülü Vinç Panosu Ne İşe Yarar?
Kısa cevap: Sürücülü vinç panosu, motorların frekans sürücüler (inverter) üzerinden kontrol edildiği elektrik panosudur. Motorlara direkt tam güç uygulayan kontaktörlü sistemlerin aksine, hızı kademeli olarak artırıp azaltır. Bunun sonucunda yük sallanması azalır, motor ve redüktör ömrü uzar, hassas konumlandırma mümkün olur.
Kontaktörlü sistemlerde motor ya tam hızda çalışır ya da tamamen durur — iki hızlı motor seçenekleri olsa bile, geçişler ani ve serttir. Sürücülü panoda ise motorun kalkış rampası, duruş rampası ve çalışma hızı parametre olarak tanımlanır. Operatör joystick veya kumandayı yarım çektiğinde vinç yavaş, tam çektiğinde hızlı hareket eder. Bu yapı, özellikle hassas yük taşımada ve dar alanlı fabrikalarda operatörün kontrolünü büyük ölçüde artırır.
Sürücülü Panonun Kontaktörlüye Karşı Temel Avantajları
- Yük sallanması minimum: Yumuşak kalkış ve duruş sayesinde yük, durma anında savrulmaz. Bu hem güvenlik hem de konumlandırma hassasiyeti açısından kritik.
- Mekanik aksamın ömrü uzar: Ani kalkış-duruş darbesi olmadığı için redüktör, kaplin, tambur ve halat beklenenden çok daha uzun dayanır.
- Enerji tasarrufu: Saatte yüzlerce kez kalkış-duruş yapan vinçlerde sürücülü sistem, yıllık enerji maliyetini kayda değer oranda düşürür.
- Değişken hız kontrolü: Aynı motorla hem yavaş hassas konumlandırma hem de hızlı taşıma yapılabilir.
- Motor termal koruması: Sürücü entegre koruma ile motoru aşırı akım, gerilim dalgalanması ve aşırı ısınmaya karşı korur.
- Sessiz ve düşük titreşimli çalışma: Darbeli kalkış olmadığı için ses seviyesi ve yapısal titreşim belirgin şekilde azalır.
Kontaktörlü panolar hâlâ bazı uygulamalarda tercih edilebiliyor — düşük kullanım sıklığı olan bakım vinçleri veya bütçe kısıtı olan projeler gibi. Ancak günde birkaç saat çalışan veya hassas yük taşıyan tüm uygulamalar için sürücülü sistem, ilk yatırımdaki fark birkaç yıl içinde kendini amorti ediyor.
5 Ton Sürücülü Vinç Panosu Teknik Özellikleri
Aşağıdaki tablo standart konfigürasyonumuzu özetliyor. Projenizin özel gereksinimlerine göre motor güçleri, koruma sınıfı, opsiyonel komponentler ve kabin boyutları değişebilir — teklif aşamasında sizinle birlikte netleştiriyoruz.
| Parametre | Değer |
|---|---|
| Kapasite | 5 Ton (5.000 kg) |
| Kontrol Tipi | Frekans Sürücülü (VFD / Inverter) |
| Kaldırma Motor Gücü | 5,5 – 7,5 kW (uygulamaya göre) |
| Vinç Arabası Motor Gücü | 0,75 – 1,5 kW |
| Yürütme Motor Gücü | 2 x 1,1 – 2,2 kW |
| Besleme Gerilimi | 400V AC, 50 Hz, 3 Faz + Nötr + Topraklama |
| Kumanda Gerilimi | 24V DC / 48V AC (isteğe bağlı) |
| Koruma Sınıfı (IP) | IP54 (standart) / IP55 – IP65 (opsiyonel) |
| Çalışma Sıcaklığı | -10°C ila +45°C |
| Hız Kontrolü | Değişken hız — rampa süreleri parametre ile ayarlanabilir |
| Koruma Fonksiyonları | Aşırı akım, aşırı yük, faz kaybı, termal koruma, acil stop |
| Kumanda Uyumluluğu | Telsiz / Kablolu kumanda (tüm marka kumandalara uygun) |
| Tipik Teslim Süresi | 3 – 7 iş günü (sipariş onayından sonra) |
Not: Motor güçleri vincin kullanım sınıfına (M3 – M7) göre değişir. Vinç kullanım sınıfınızı ve vardiya yoğunluğunuzu bize ilettiğinizde doğru motor gücünü beraber belirleyebiliriz.
Standart Seri mi, Premium Seri mi? — İki Seçenek, Aynı Mühendislik
Aynı 5 ton kapasiteli vinç panosunun maliyeti, içinde kullanılan komponentlerin markasına göre önemli ölçüde değişir. Müşterilerimize yanıltıcı tek fiyat vermek yerine iki net seviye sunuyoruz: Standart Seri ve Premium Seri. İkisi de aynı mühendislik yaklaşımıyla üretilir, aynı tip testlerden geçer ve aynı garanti süreçlerimizle sahaya çıkar. Fark, komponentlerin dayanıklılığında, sürekli çalışma kapasitesinde ve satış sonrası yedek parça bulunabilirliğindedir.
Hangisi size uygun? Pratik kural: Günde 4 saat altı kullanım ve genel sanayi uygulaması için Standart Seri yeterli. Günde 8 saat ve üzeri sürekli çalışma, döküm-çelik-kağıt gibi ağır endüstri veya 7/24 kesintisiz operasyon için Premium Seri önerilir.
| Özellik / Komponent | Standart Seri | Premium Seri |
|---|---|---|
| Frekans Sürücü (Inverter) | INVT, DELTA | Fuji Electric, Schneider, Mitsubishi Elektrik, Lenze |
| Kontaktör / Termik | Standart endüstriyel seri | Schneider Electric |
| Motor / Redüktör | Yılmaz, DELTA uyumlu motorlar | Avrupa menşeli vinç motorları |
| Kabin / Pano Gövdesi | Kaliteli yerli kabin, IP54 | Ağır hizmet kabin, IP55 – IP65 opsiyonu |
| Önerilen Vardiya | Tek vardiya, orta yoğunluk | Çift / üç vardiya, yüksek yoğunluk |
| Tipik Uygulama | Makine imalatı, depo, atölye | Döküm, çelik, kağıt, otomotiv seri üretim |
| Garanti | 12 ay | 24 ay |
| Fiyat Aralığı | Baz seviye | Baz seviye × yaklaşık 1,4 – 1,6 |
Hangi Durumda Hangisi?
Standart Seri’yi seçin eğer: Günlük kullanımınız 3-4 saati geçmiyor; atölye, küçük-orta ölçekli makine imalathanesi ya da yedek/bakım vinç kullanıyorsunuz; bütçe öncelikli ve kısa-orta vadeli kullanım planlıyorsunuz.
Premium Seri’yi seçin eğer: Çok vardiya veya 7/24 çalışma söz konusu; dökümhane, çelik fabrikası, kağıt tesisi veya otomotiv yan sanayi gibi yoğun ortamlarda kullanacaksınız; duruş maliyeti yüksek ve uzun vadeli yatırım yapıyorsunuz; yedek parça bulunabilirliği ve global teknik servis ağı kritik.
Emin değilseniz, uygulamanızı bize anlatın — doğru seriyi birlikte belirleyelim. Kullanım sınıfınıza uygun olmayan bir öneri vermektense sizi dürüstçe yönlendirmeyi tercih ediyoruz.
Panonun İçinde Neler Var?
5 ton sürücülü vinç panosu, sadece bir sürücü ile birkaç kontaktörün bir kutuda toplanmış hali değildir. İyi mühendislik ürünü bir pano, birbirini tamamlayan komponentlerin doğru sıralama ve koruma mantığıyla yerleştirildiği bir sistemdir. Aşağıda standart konfigürasyonumuzda yer alan ana bileşenleri bulabilirsiniz.
1. Ana Besleme ve Koruma Grubu
Pano beslemesinin güvenli bir şekilde sisteme aktarılmasını sağlar. Kaçak akım rölesi, faz kontrol rölesi, ana şalter ve ana sigortalardan oluşur. Faz sırası, faz kaybı ve gerilim dalgalanmaları bu grupta izlenir; uygunsuz koşullarda sistem otomatik devre dışı kalır.
2. Frekans Sürücüler (VFD / Inverter)
Panonun kalbi. Kaldırma, yürütme ve arabalama hareketlerinin her biri için ayrı sürücü kullanılır. Sürücüler, motorun kalkış hızını rampa süresi ile kademeli olarak artırır, duruşta da aynı şekilde kademeli yavaşlatır. Standart Seri’de INVT veya DELTA; Premium Seri’de Fuji Electric, Schneider, Mitsubishi Elektrik veya Lenze tercih edilir.
3. Kontaktör ve Termik Röle Grubu
Sürücü arızası veya bypass durumlarında motorları doğrudan devreye alan güvenlik hattıdır. Her motor için uygun akımda kontaktör ve termik röle seçilir. Premium Seri’de Schneider Electric ve Siemens kontaktörler kullanılır; bu komponentler yüksek anahtarlama ömrü ve uzun vadeli elektriksel dayanıklılık sunar.
4. Kumanda Devresi ve Kontrol Trafosu
Operatörün kumandadan verdiği sinyalleri panonun anlayacağı düşük gerilim seviyesine (24V DC veya 48V AC) dönüştürür. Kontrol trafosu, sinyal lambaları ve acil stop devreleri bu grupta yer alır. Güvenlik için kumanda devresi ana güç devresinden izole tutulur.
5. Kablosuz Kumanda Alıcısı (İsteğe Bağlı)
Kablolu yerine kablosuz kumanda ile çalışmak isteyenler için panoya kablosuz alıcı entegre edilir. Elfatek, Wieltra, Telem Mote, Henjel, Mikotek, Remobat ve Aykos başta olmak üzere servis verdiğimiz tüm kumanda markaları ile uyumlu bağlantı sağlıyoruz.
6. Sinyalizasyon ve Uyarı Sistemleri
Pano üzerindeki enerji, arıza, hazır ve hareket halinde durumunu gösteren sinyal lambaları; sesli uyarı için buzzer ve opsiyonel olarak flaşör uyarı sistemi. Arıza anında hangi motor grubunda sorun olduğunu operatörün hızlıca anlaması için her motor grubuna ayrı sinyalizasyon uyguluyoruz.
7. Acil Stop ve Güvenlik Devreleri
Her pano, en az bir acil stop butonu devresi ile donatılır. İstek halinde limit switch’ler (yukarı-aşağı, sağ-sol, ileri-geri), aşırı yük sensörü, kablo kopma sensörü gibi ilave güvenlik elemanları da sisteme entegre edilir. Güvenlik devresi, ana kumanda devresinden bağımsız çalışır — yani bir kumanda arızası güvenlik devresini devre dışı bırakamaz.
5 Ton Sürücülü Vinç Panosu Hangi Uygulamalarda Kullanılır?
5 ton kapasite, Türk sanayisinde en yaygın vinç sınıflarından biridir. Orta ağırlıkta yük taşıma ihtiyacı olan hemen her üretim tesisinde karşınıza çıkar. Aşağıdaki uygulamalar, hem Standart hem Premium seri panolarımızın sahaya çıktığı başlıca sektörleri temsil ediyor.
Makine İmalat ve Metal İşleme
CNC tezgâhlarına parça yükleme, kaynak ve montaj istasyonlarına malzeme taşıma. Önerilen: Standart Seri (tek vardiya) veya Premium Seri (sürekli üretim).
Otomotiv Yan Sanayi
Kalıp değişimi, pres makinesi besleme, konveyör dışı yük hareketi. Önerilen: Premium Seri (yüksek devir ve hassas konumlandırma gereksinimi).
Dökümhane ve Çelik Üretimi
Potanın taşınması, kalıp boşaltma, döküm parça transferi. Sıcaklık, toz ve titreşim yoğun ortam. Önerilen: Premium Seri (IP65 kabin opsiyonu ile).
Depo ve Lojistik
Palet transferi, konteyner içi yükleme-boşaltma, büyük ambalajların raflama hareketi. Önerilen: Standart Seri (tipik günlük kullanım için yeterli).
İnşaat Makinaları ve Ekipman
Kule vinç montaj parçaları, iş makinesi ekipman hareketi, asansör üretim hatları. Önerilen: Standart veya Premium, kullanım yoğunluğuna göre.
Kağıt ve Kimya Tesisleri
Rulo ve bobin transferi, kimyasal tank-reaktör yük hareketi. Korozif ortam ve sürekli çalışma. Önerilen: Premium Seri (yüksek IP sınıfı ile).
Uygulamanız bu listede yoksa, bu listeye sığmayan özel ihtiyacınız varsa veya birden fazla kullanım senaryosunu aynı pano ile yönetmek istiyorsanız bize ulaşın. Saha deneyimimiz hemen her sektörde var — doğru çözümü birlikte kurgulayabiliriz.
Sipariş, Montaj ve Devreye Alma Süreci
Bir vinç panosu siparişi, sadece bir ürün satın almak değil, vinciniz için özel bir mühendislik çözümü oluşturmaktır. Her proje; vincinizin çalışma sınıfı, mevcut motor yapısı ve çalışma koşullarına göre özgün bir yapı gerektirir. Süreci şeffaf ve hızlı yöneterek, işletmenizin duruş sürelerini minimuma indiriyoruz.
- Teklif Görüşmesi (1-2 gün): Vinç kapasitesi, kullanım yoğunluğu, motor güçleri ve kumanda tercihlerinizi telefon veya e-posta ile netleştiriyoruz. Gerekirse Ankara ve çevresindeki işletmeler için yerinde keşif yaparak en uygun pano konfigürasyonunu belirliyoruz.
- Üretim (3-7 iş günü): Onayınızla birlikte komponent tedariki, kabin montajı ve projelendirme aşamasına geçilir. Her pano sevkiyat öncesi atölyemizde komple elektrik testi ve simülasyon yükü altında titizlikle kontrol edilir.
- Sevkiyat: Üretimi tamamlanan panonuzu Türkiye’nin her yerine güvenli ambalaj ile kargo veya nakliye aracılığıyla ulaştırıyoruz.
- Saha Montaj ve Devreye Alma (1-2 gün): Talep etmeniz durumunda uzman ekibimiz sahaya gelerek vinç kumandası montajı ve pano bağlantılarını gerçekleştirir, sürücü parametrelerini vincinizin mekanik yapısına göre optimize eder.
- Operatör Bilgilendirme: Devreye alma işlemi bittikten sonra, operatörlerinize panonun kullanımı, hata kodlarının takibi ve acil durum prosedürleri hakkında gerekli teknik bilgilendirmeyi sağlıyoruz.
Garanti ve Satış Sonrası Servis
Standart Seri panolarımız 12 ay, Premium Seri panolarımız ise imalat hatalarına karşı 24 ay boyunca garantimiz altındadır. Garanti süresince parça değişimi ve teknik destek süreçlerini hızlıca yönetiyoruz.
Garanti dönemi sonrasında da vinç kumanda servisi ekibimizle her zaman yanınızdayız. Türkiye genelinde teknik servis, yedek parça temini ve telefonla destek hattımız 7/24 kesintisiz hizmet vermektedir. Özellikle Ankara merkezli hızlı müdahale ekibimizle acil arızalarda çözüm ortağınız oluyoruz.
Mevcut bir vinciniz varsa ve sadece kontrol sistemini modernize etmek istiyorsanız; motorları veya mekanik aksamı değiştirmeden eski panonuzu söküp, yerine sürücülü sistemimizi entegre ederek vincinizi yeni nesil bir çalışma performansına kavuşturabiliyoruz.
Sıkça Sorulan Sorular
5 ton sürücülü vinç panosu fiyatı neye göre değişir?
Mevcut kontaktörlü panomu sürücülüye dönüştürebilir misiniz?
Standart Seri mi Premium Seri mi seçmeliyim?
Teslim süresi ne kadar?
Türkiye’nin her yerine servis veriyor musunuz?
Panoyla birlikte kablosuz kumanda da veriyor musunuz?
Sürücülü panoda arıza olursa vinç durur mu?
Hemen Bizimle İletişime Geçin!
Vincinizin mekanik ömrünü uzatmak ve hassas yük taşıma kalitesini artırmak için doğru yerdesiniz.
5 Ton Sürücülü Vinç Panosu ile arızaları en aza indirin ve üretim süreçlerinizde maksimum verimlilik sağlayın.Teknik destek, stok durumu ve özel fiyat teklifi almak için uzman mühendislerimizle görüşün.
