10 Ton Vinç Elektrik Panosu - Sürücülü
10 ton vinç elektrik panosu, gezer köprülü, monoray ve portal vinçlerde kaldırma, yürütme ve arabalama hareketlerini frekans sürücü (inverter) teknolojisi ile kontrol etmek için tasarladığımız ana kontrol ünitesidir. Sürücülü yapı, bu güçteki motorlarda bile hassas hız kontrolü sağlayarak yük sallanmasını minimuma indirir ve mekanik aksam üzerindeki zorlanmayı büyük ölçüde engeller.
22 yıllık saha deneyimimizle 10 ton sürücülü panolarımızı iki seviyede üretiyoruz: genel sanayi için Standart Seri (INVT, DELTA) ve ağır hizmet koşulları için Premium Seri (Schneider Electric, Fuji, Mitsubishi Elektrik, Lenze). Her iki seride de aynı mühendislik disiplini ve saha desteği geçerlidir — fark, komponent dayanıklılığı ve uzun vadeli performanstadır.
İletişim Bilgilerimiz - 0532 546 8462 - info@vinckumandaservisi.com
10 Ton Vinç Panosu ile ilgili fiyat bilgisi almak, satın alma işlemi gerçekleştirmek, arıza onarımı talep etmek veya merak ettiğiniz diğer tüm detaylar için bize her zaman ulaşabilirsiniz.
Sürücülü Vinç Panosu Ne İşe Yarar?
Kısa cevap: Sürücülü vinç panosu, motorların frekans sürücüler (inverter) üzerinden kontrol edildiği elektrik panosudur. Motorlara direkt tam güç uygulayan kontaktörlü sistemlerin aksine, hızı kademeli olarak artırıp azaltır. 10 ton kapasiteli vinçlerde motor güçleri daha yüksek olduğundan, sürücülü kontrol burada daha da kritik hale gelir — ani kalkış-duruş darbeleri hem yükü hem mekanik aksamı ciddi şekilde zorlar.
Kontaktörlü sistemlerde motor ya tam hızda çalışır ya da tamamen durur. İki hızlı motor seçenekleri olsa bile geçişler ani ve serttir. 10 tonluk bir yükün ani duruşta oluşturduğu sallanma kuvveti, vinç kirişine ve bina çelik yapısına doğrudan aktarılır. Sürücülü panoda ise motorun kalkış rampası, duruş rampası ve çalışma hızı parametre olarak tanımlanır. Operatör kumandayı yarım çektiğinde vinç yavaş, tam çektiğinde hızlı hareket eder. 10 ton ağırlığındaki yüklerin hassas konumlandırılması gereken uygulamalarda bu fark, hem güvenlik hem verimlilik açısından belirleyicidir.
Sürücülü Panonun Kontaktörlüye Karşı Temel Avantajları
- Yük sallanması minimum: 10 tonluk yüklerde sallanma kontrolü kritiktir. Yumuşak kalkış ve duruş sayesinde yük, durma anında savrulmaz — operatör güvenliği ve çevredeki ekipmanların korunması doğrudan buna bağlıdır.
- Mekanik aksamın ömrü uzar: 10 tonluk kapasite, redüktör ve halat üzerinde 5 tona kıyasla çok daha fazla yük bindirir. Ani kalkış darbeleri olmadığında redüktör, kaplin, tambur ve halat ömrü belirgin şekilde uzar.
- Enerji tasarrufu: Daha büyük motor güçleri, sürücüsüz kalkışlarda çok daha yüksek pik akım çeker. Sürücülü sistem yıllık enerji maliyetini kayda değer oranda düşürür.
- Değişken hız kontrolü: Aynı motorla hem yavaş hassas konumlandırma hem de hızlı boş taşıma yapılabilir. Özellikle kalıp veya hassas parça taşımada büyük avantaj sağlar.
- Motor termal koruması: Sürücü entegre koruma ile motoru aşırı akım, gerilim dalgalanması ve aşırı ısınmaya karşı korur.
- Sessiz ve düşük titreşimli çalışma: Darbeli kalkış olmadığı için ses seviyesi ve yapısal titreşim belirgin şekilde azalır.
Kontaktörlü panolar hâlâ düşük kullanım sıklığı olan bakım vinçleri veya bütçe kısıtı olan projelerde tercih edilebiliyor. Ancak 10 ton kapasitede günde birkaç saat çalışan her vinç için sürücülü sistem, mekanik aşınmayı ve enerji maliyetini düşürerek ilk yatırım farkını kısa sürede amorti ediyor.
10 Ton Sürücülü Vinç Panosu Teknik Özellikleri
Aşağıdaki tablo standart konfigürasyonumuzu özetliyor. Projenizin özel gereksinimlerine göre motor güçleri, koruma sınıfı, opsiyonel komponentler ve kabin boyutları değişebilir — teklif aşamasında sizinle birlikte netleştiriyoruz.
| Parametre | Değer |
|---|---|
| Kapasite | 10 Ton (10.000 kg) |
| Kontrol Tipi | Frekans Sürücülü (VFD / Inverter) |
| Kaldırma Motor Gücü | 7,5 – 11 kW (uygulamaya göre) |
| Vinç Arabası Motor Gücü | 1,5 – 2,2 kW |
| Yürütme Motor Gücü | 2 x 2,2 – 4 kW |
| Besleme Gerilimi | 400V AC, 50 Hz, 3 Faz + Nötr + Topraklama |
| Kumanda Gerilimi | 24V AC / 220V AC (isteğe bağlı) |
| Koruma Sınıfı (IP) | IP54 (standart) / IP55 – IP65 (opsiyonel) |
| Çalışma Sıcaklığı | -10°C ila +45°C |
| Hız Kontrolü | Değişken hız — rampa süreleri parametre ile ayarlanabilir |
| Koruma Fonksiyonları | Aşırı akım, aşırı yük, faz kaybı, termal koruma, acil stop |
| Kumanda Uyumluluğu | Telsiz / Kablolu kumanda (tüm marka kumandalara uygun) |
| Tipik Teslim Süresi | 3 – 7 iş günü (sipariş onayından sonra) |
Not: Motor güçleri vincin kullanım sınıfına (M3 – M7) ve kaldırma hızına göre değişir. 10 tonluk vinçlerde kaldırma motoru güç aralığı 5 ton sınıfına göre belirgin şekilde yüksektir. Vinç kullanım sınıfınızı ve vardiya yoğunluğunuzu bize ilettiğinizde doğru motor gücünü beraber belirleyebiliriz.
Standart Seri mi, Premium Seri mi? — İki Seçenek, Aynı Mühendislik
10 ton kapasiteli vinç panosunun maliyeti, içinde kullanılan komponentlerin markasına göre önemli ölçüde değişir. Motor güçleri 5 ton sınıfına göre daha yüksek olduğundan, sürücü ve kontaktör boyutları da büyür — bu da marka bazlı fiyat farkını daha belirgin kılar. Müşterilerimize yanıltıcı tek fiyat vermek yerine iki net seviye sunuyoruz: Standart Seri ve Premium Seri. İkisi de aynı mühendislik yaklaşımıyla üretilir, aynı tip testlerden geçer ve aynı garanti süreçlerimizle sahaya çıkar.
Hangisi size uygun? Pratik kural: Günde 4 saat altı kullanım ve genel sanayi uygulaması için Standart Seri yeterli. Günde 8 saat ve üzeri sürekli çalışma, döküm-çelik-kağıt gibi ağır endüstri veya 7/24 kesintisiz operasyon için Premium Seri önerilir. 10 ton kapasitede motor güçleri yüksek olduğundan, sürekli çalışma koşullarında Premium Seri komponentlerin dayanıklılık farkı daha belirgin hissedilir.
| Özellik / Komponent | Standart Seri | Premium Seri |
|---|---|---|
| Frekans Sürücü (Inverter) | INVT, DELTA | Fuji Electric, Schneider, Mitsubishi Elektrik, Lenze |
| Kontaktör / Termik | Standart endüstriyel seri | Schneider Electric, Siemens |
| Motor / Redüktör | Yılmaz, DELTA uyumlu motorlar | Avrupa menşeli vinç motorları |
| Kabin / Pano Gövdesi | Kaliteli yerli kabin, IP54 | Ağır hizmet kabin, IP55 – IP65 opsiyonu |
| Önerilen Vardiya | Tek vardiya, orta yoğunluk | Çift / üç vardiya, yüksek yoğunluk |
| Tipik Uygulama | Makine imalatı, depo, atölye | Döküm, çelik, kağıt, otomotiv seri üretim |
| Garanti | 12 ay | 24 ay |
| Fiyat Aralığı | Baz seviye | Baz seviye × yaklaşık 1,4 – 1,6 |
Hangi Durumda Hangisi?
Standart Seri’yi seçin eğer: Günlük kullanımınız 3-4 saati geçmiyor; orta ölçekli imalathane, depo veya bakım vincinde kullanıyorsunuz; bütçe öncelikli ve kısa-orta vadeli kullanım planlıyorsunuz.
Premium Seri’yi seçin eğer: Çok vardiya veya 7/24 çalışma söz konusu; dökümhane, çelik fabrikası, kağıt tesisi veya otomotiv yan sanayi gibi yoğun ortamlarda kullanacaksınız; duruş maliyeti yüksek ve uzun vadeli yatırım yapıyorsunuz. 10 ton kapasitede motor güçleri yüksek olduğu için sürücü kalitesi doğrudan performansı ve bakım aralıklarını etkiler — bu nedenle yoğun uygulamalarda Premium Seri daha güçlü bir geri dönüş sağlar.
Emin değilseniz, uygulamanızı bize anlatın — doğru seriyi birlikte belirleyelim. Kullanım sınıfınıza uygun olmayan bir öneri vermektense sizi dürüstçe yönlendirmeyi tercih ediyoruz.

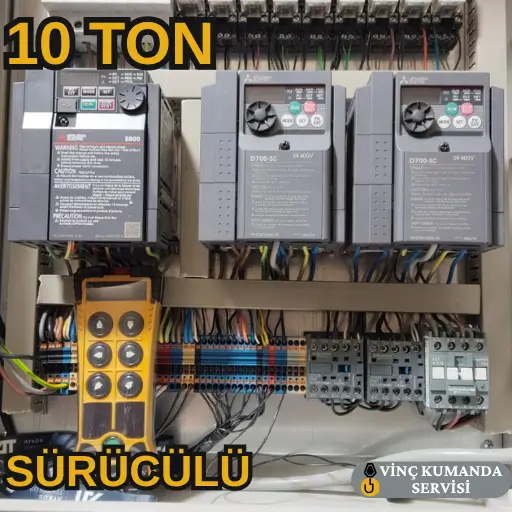

Panonun İçinde Neler Var?
10 ton sürücülü vinç panosu, sadece bir sürücü ile birkaç kontaktörün bir kutuda toplanmış hali değildir. 10 tonluk kapasitede sürücü ve kontaktör boyutları büyür, kablaj kesitleri artar ve koruma koordinasyonu daha kritik hale gelir. İyi mühendislik ürünü bir pano, birbirini tamamlayan komponentlerin doğru sıralama ve koruma mantığıyla yerleştirildiği bir sistemdir.
1. Ana Besleme ve Koruma Grubu
Pano beslemesinin güvenli bir şekilde sisteme aktarılmasını sağlar. Kaçak akım rölesi, faz kontrol rölesi, ana şalter ve ana sigortalardan oluşur. 10 ton kapasitede ana şalter ve sigorta boyutları daha yüksek akım değerlerine göre seçilir. Faz sırası, faz kaybı ve gerilim dalgalanmaları bu grupta izlenir; uygunsuz koşullarda sistem otomatik devre dışı kalır.
2. Frekans Sürücüler (VFD / Inverter)
Panonun kalbi. Kaldırma, yürütme ve arabalama hareketlerinin her biri için ayrı sürücü kullanılır. 10 ton kaldırma için sürücü güç aralığı 11-15 kW seviyesindedir — 5 ton sınıfına göre belirgin şekilde büyük. Sürücüler, motorun kalkış hızını rampa süresi ile kademeli olarak artırır, duruşta da aynı şekilde kademeli yavaşlatır. Standart Seri’de INVT veya DELTA; Premium Seri’de Fuji Electric, Schneider, Mitsubishi Elektrik veya Lenze tercih edilir.
3. Kontaktör ve Termik Röle Grubu
Sürücü arızası veya bypass durumlarında motorları doğrudan devreye alan güvenlik hattıdır. 10 tonluk vinçlerde kontaktör akım değerleri daha yüksek olduğundan, doğru boyutta kontaktör seçimi ömür ve güvenlik açısından kritiktir. Premium Seri’de Schneider Electric ve Siemens kontaktörler kullanılır.
4. Kumanda Devresi ve Kontrol Trafosu
Operatörün kumandadan verdiği sinyalleri panonun anlayacağı düşük gerilim seviyesine (24V DC veya 48V AC) dönüştürür. Kontrol trafosu, sinyal lambaları ve acil stop devreleri bu grupta yer alır. Güvenlik için kumanda devresi ana güç devresinden izole tutulur.
5. Kablosuz Kumanda Alıcısı (İsteğe Bağlı)
Kablolu yerine kablosuz kumanda ile çalışmak isteyenler için panoya kablosuz alıcı entegre edilir. Elfatek, Wieltra, Telem Mote, Henjel, Mikotek, Remobat ve Aykos başta olmak üzere servis verdiğimiz tüm kumanda markaları ile uyumlu bağlantı sağlıyoruz. 10 tonluk vinçlerde genellikle 6 hareketli veya 8 hareketli çift hızlı kumandalar tercih edilir.
6. Sinyalizasyon ve Uyarı Sistemleri
Pano üzerindeki enerji, arıza, hazır ve hareket halinde durumunu gösteren sinyal lambaları; sesli uyarı için buzzer ve opsiyonel olarak flaşör uyarı sistemi. Arıza anında hangi motor grubunda sorun olduğunu operatörün hızlıca anlaması için her motor grubuna ayrı sinyalizasyon uyguluyoruz.
7. Acil Stop ve Güvenlik Devreleri
Her pano, en az bir acil stop butonu devresi ile donatılır. İstek halinde limit switch’ler (yukarı-aşağı, sağ-sol, ileri-geri), aşırı yük sensörü, kablo kopma sensörü gibi ilave güvenlik elemanları da sisteme entegre edilir. 10 ton kapasitede aşırı yük koruması özellikle önemlidir — yük hücreleri ile entegre çalışan sensör sistemleri opsiyonel olarak sunulmaktadır.
10 Ton Sürücülü Vinç Panosu Hangi Uygulamalarda Kullanılır?
10 ton kapasite, Türk sanayisinde orta-ağır hizmet sınıfının başlangıç noktasıdır. 5 ton sınıfının yetmediği, 20 tonun henüz gerekmediği pek çok üretim tesisinde 10 tonluk köprülü vinçler yaygın şekilde kullanılır.
Ağır Metal İşleme ve Çelik Konstrüksiyon
Profil, plaka ve çelik konstrüksiyon parçalarının taşınması, kaynak istasyonlarına besleme. Önerilen: Standart Seri (tek vardiya) veya Premium Seri (sürekli üretim hatlarında).
Otomotiv Ana ve Yan Sanayi
Pres kalıplarının değişimi, büyük gövde parçalarının transferi, montaj hattı besleme. Önerilen: Premium Seri (yüksek devir sayısı ve hassas konumlandırma gereksinimi).
Dökümhane ve Metalürji
Pota taşıma, döküm kalıp besleme, soğutma alanına transfer. Sıcaklık, toz ve titreşim yoğun ortam. Önerilen: Premium Seri (IP65 kabin opsiyonu ile).
Enerji ve Altyapı Projeleri
Trafo, jeneratör ve ağır ekipman montajı; enerji santrallerinde bakım süreçleri. Önerilen: Standart veya Premium, kullanım yoğunluğuna göre.
Lojistik ve Ağır Depolama
Büyük ambalaj, konteyner içi ağır yük hareketi, çelik rulo ve bobin transferi. Önerilen: Standart Seri (tek vardiya, orta yoğunluk).
Kağıt, Cam ve Kimya Tesisleri
Ağır rulolar, cam kalıpları, kimyasal tank hareketi. Korozif ortam ve sürekli çalışma koşulları. Önerilen: Premium Seri (yüksek IP sınıfı ve korozyon dirençli kabin ile).
Uygulamanız bu listede yoksa veya birden fazla kullanım senaryosunu aynı pano ile yönetmek istiyorsanız bize ulaşın. 22 yıllık saha deneyimimiz hemen her sektörde var — doğru çözümü birlikte kurgulayabiliriz.
Sipariş, Montaj ve Devreye Alma Süreci
Bir vinç panosu siparişi, sadece bir ürün satın almak değil, vinciniz için özel bir mühendislik çözümü oluşturmaktır. 10 ton kapasitede motor güçleri daha yüksek, kablaj kesitleri daha kalın ve güç dağıtım planlaması daha kritik olduğundan, her proje teknik keşif ile başlar.
- Teklif Görüşmesi (1-2 gün): Vinç kapasitesi, kullanım yoğunluğu, motor güçleri ve kumanda tercihlerinizi telefon veya e-posta ile netleştiriyoruz. Gerekirse Ankara ve çevresindeki işletmeler için yerinde keşif yaparak en uygun pano konfigürasyonunu belirliyoruz.
- Üretim (3-7 iş günü): Onayınızla birlikte komponent tedariki, kabin montajı ve projelendirme aşamasına geçilir. 10 ton panoları, sürücü ve kablaj boyutları nedeniyle daha geniş kabinlerde üretilir. Her pano sevkiyat öncesi atölyemizde komple elektrik testi ve simülasyon yükü altında titizlikle kontrol edilir.
- Sevkiyat: Üretimi tamamlanan panonuzu Türkiye’nin her yerine güvenli ambalaj ile kargo veya nakliye aracılığıyla ulaştırıyoruz.
- Saha Montaj ve Devreye Alma (1-2 gün): Talep etmeniz durumunda uzman ekibimiz sahaya gelerek vinç kumandası montajı ve pano bağlantılarını gerçekleştirir, sürücü parametrelerini vincinizin mekanik yapısına göre optimize eder.
- Operatör Bilgilendirme: Devreye alma işlemi bittikten sonra, operatörlerinize panonun kullanımı, hata kodlarının takibi ve acil durum prosedürleri hakkında gerekli teknik bilgilendirmeyi sağlıyoruz.
Garanti ve Satış Sonrası Servis
Standart Seri panolarımız 12 ay, Premium Seri panolarımız ise imalat hatalarına karşı 24 ay boyunca garantimiz altındadır. Garanti süresince parça değişimi ve teknik destek süreçlerini hızlıca yönetiyoruz.
Garanti dönemi sonrasında da vinç kumanda servisi ekibimizle her zaman yanınızdayız. Türkiye genelinde teknik servis, yedek parça temini ve telefonla destek hattımız 7/24 kesintisiz hizmet vermektedir. Özellikle Ankara merkezli hızlı müdahale ekibimizle acil arızalarda çözüm ortağınız oluyoruz.
Mevcut bir vinciniz varsa ve sadece kontrol sistemini modernize etmek istiyorsanız; motorları veya mekanik aksamı değiştirmeden eski panonuzu söküp, yerine sürücülü sistemimizi entegre ederek vincinizi yeni nesil bir çalışma performansına kavuşturabiliyoruz.
Sıkça Sorulan Sorular
10 ton sürücülü vinç panosu fiyatı neye göre değişir?
Panonun toplam maliyetini belirleyen ana faktörler: frekans sürücü markası ve güç aralığı, motor sayısı, kabin koruma sınıfı. 10 ton kapasitede sürücü güçleri 5 tona göre daha yüksek olduğundan, marka bazlı fiyat farkı da büyür. Standart Seri (INVT, DELTA) ile Premium Seri (Fuji, Schneider, Mitsubishi Elektrik, Lenze) arasında komponent bedeli olarak 1,4 – 1,6 katına varan fark oluşabilir. Teklifte her kalemi ayrı ayrı gösteriyoruz ki neye ne ödediğinizi net görün.
5 ton ile 10 ton vinç panosu arasındaki temel fark nedir?
Kontrol mantığı aynıdır — her ikisi de sürücülü yapıda çalışır. Fark, komponent boyutlarındadır: 10 ton panoda kaldırma sürücüsü 11-15 kW aralığındayken 5 tonda 5,5-7,5 kW’dir. Buna bağlı olarak kontaktör, kablo kesiti ve kabin boyutları da büyür. Daha fazla bilgi için 5 ton sürücülü vinç panosu sayfamızı inceleyebilirsiniz.
Mevcut kontaktörlü panomu sürücülüye dönüştürebilir misiniz?
Evet, bu en sık yaptığımız işlerden biri. Mevcut vinç yapınız, motorlarınız ve kumandanız korunarak yalnızca pano değiştirilir. Yaklaşık 1 iş günü içinde saha kurulumu tamamlanır. Motor tipleri ve mevcut mekanik aksamın durumuna bakarak size dönüşümün kazandıracaklarını net olarak raporluyoruz.
Standart Seri mi Premium Seri mi seçmeliyim?
Genel kural: günde 4 saatin altında kullanım, tek vardiya ve genel sanayi ortamı için Standart Seri yeterli. 8 saat üzeri sürekli çalışma, iki/üç vardiya, ağır endüstri veya kritik proses uygulamaları için Premium Seri öneriyoruz. 10 ton kapasitede motor güçleri yüksek olduğundan, sürekli çalışmada Premium komponentlerin bakım avantajı belirginleşir.
Teslim süresi ne kadar?
Standart konfigürasyon için sipariş onayından sonra 3-7 iş günü içinde panoyu tamamlayıp sevk ediyoruz. Premium Seri’de komponent tedariki marka ve model müsaitliğine göre birkaç gün uzayabilir; bu durumu teklif aşamasında net olarak bildiriyoruz.
Türkiye’nin her yerine servis veriyor musunuz?
Panomuzu Türkiye’nin her şehrine kargolayabiliriz. Saha montaj ve devreye alma hizmetini Ankara merkezli olarak tüm iç ve kuzey-batı Anadolu bölgelerinde veriyoruz. Diğer şehirlerde de talebiniz halinde saha ekibimizi gönderiyor veya lokal anlaşmalı servis kadromuzla sürecinizi yürütüyoruz.
Panoyla birlikte kablosuz kumanda da veriyor musunuz?
Evet. Vinç Kumanda Servisi olarak ana uzmanlık alanımız vinç kumandaları. Elfatek, Wieltra, Telem Mote, Henjel, Mikotek, Remobat ve Aykos başta olmak üzere pek çok marka kumandayı panoyla birlikte aynı projede temin edebiliyoruz.
Sürücülü panoda arıza olursa vinç durur mu?
Panolarımızda sürücü arızası durumunda motoru acil olarak yedek kontaktör hattına alan bypass devresi mevcuttur. Bu şekilde vincin kritik anlarda durmaması sağlanır. Yine de uzun süreli arızalarda parça tedariki gerektiği için Premium Seri’nin avantajı belirginleşir — komponentlerin global servis ağı ve bulunabilirliği çok daha geniştir.
